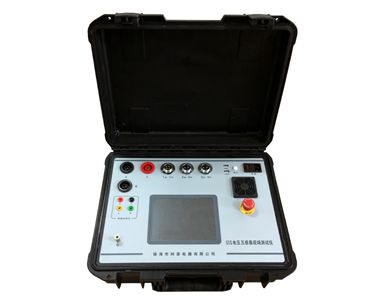

產品展示PEC-H08 GIS電壓互感器現場測試儀
發布者：揚州市拓騰電氣有限公司 發布時間：2017/4/7
● 無需升壓源、標準互感器、負荷箱，即可實現現場測試GIS電壓互感器的比差、角差
● 一次接線完成全部測試，提高工作效率，避免操作失誤對人身及儀器的損傷，確保安全
● 具有極性、變比、接線檢查功能
● 單臺測試儀即可完成對GIS電壓互感器誤差的測量
● 具有測試速度快、處理信息量多和存儲容量大的特點
● 測試儀采用了變頻技術、數字化處理，現場抗干擾能力強
● 測試過程最大電壓不超過4KV，并采取各種保護措施，確保人身安全及設備安全、可靠
● 儀器具備雙USB通訊口，方便現場數據管理
● 儀器內附接線圖，簡單、直觀
|
環境條件 |
溫度：5～40℃ 相對濕度：<80%（25℃） |
|
海拔高度：<4500m 電源頻率：50±0.5Hz |
|
|
被測互感器類型 |
G I S電磁式電壓互感器 |
|
誤差測量準確度 |
0.05% |
|
檢定部分 |
電壓范圍：0-100V（百分表誤差0.5%） |
|
比差：0.001%-3% （100V） |
|
|
角差：0.00＇-50＇ （100V） |
|
|
誤差：△X=（2%×X+2%×Y2個字） △Y=（2%×X+2%×Y2個字） |
|
|
導納：0.1mS-99.9mS |
|
|
誤差：△X=（2%×X+2%×Y2個字） △Y=（2%×X+2%×Y2個字） |
|
|
重量 |
14Kg |
