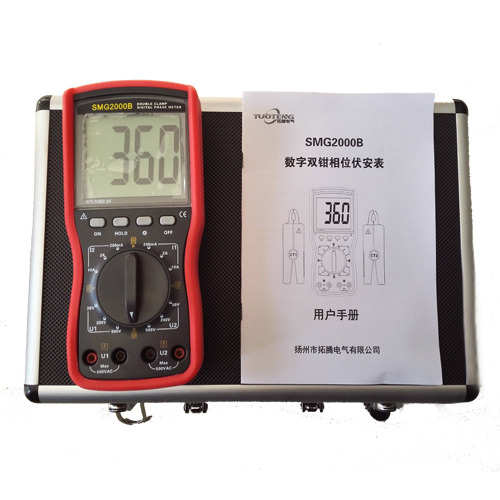

產品展示SMG2000B雙鉗數字相位伏安表
發布者：揚州市拓騰電氣有限公司 發布時間：2017/5/31
SMG2000B雙鉗數字相位伏安表是我公司精心研制的又一款專為現場測試的多功能儀表，具有高精度、高穩定、低功耗、使用方便等特點�？梢栽诒粶y回路不開路的情況下直接測量交流電壓和交流電流，測量兩電壓間、兩電流間和電壓電流間的相位，此外，還可間接測得電路的功率因數和功率，可以判別三相相序，變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等。
SMG2000B雙鉗數字相位伏安表采用超大LCD顯示屏，具有白屏背光，顯示一目了然，盡顯精美豪華外觀。采用電壓互感器和電流鉗方式輸入，機內無高壓，2路輸入間完全隔離，安全可靠。
SMG2000B雙鉗數字相位伏安表適用于電力、石油化工、冶金、鐵路、氣象、工礦企業、科研院校、計量部門等。
基準條件和工作條件
|
影響量 |
基準條件 |
工作條件 |
備注 |
|
環境溫度 |
23℃±1℃ |
-10℃～40℃ |
|
|
環境濕度 |
40%～60% |
＜85% |
|
|
信號波形 |
正弦波 |
正弦波 |
β=0.05 |
|
信號頻率 |
50HZ±1HZ |
45HZ～65HZ |
|
|
儀表工作電壓 |
9V±0.1V |
9V±1V |
|
|
外電場、磁場 |
應避免 |
||
|
被測導線位置 |
被測導線處于鉗口的近似幾何中心位置 |
||
2．基準條件下基本誤差及性能指標
|
類 別 |
量 程 |
分辨率 |
基本誤差 |
|
電 壓 |
20V |
0.01V |
±(0.5%量程) |
|
200V |
0.1V |
||
|
500V |
1V |
||
|
電 流 |
200mA |
0.1mA |
±(0.5%量程) |
|
2A |
1mA |
||
|
10A |
10mA |
||
|
相 位 |
0～360° |
1° |
±1° |
工作條件下的相位誤差：10mA～20A為±3°；10mA以下±6°
