單極組合式安全滑接輸電裝置

發布者：揚州市拓騰電氣有限公司 發布時間：2019/3/4

產 品說明

一、概述
      單極組合式安全滑接輸電裝置可根據不同的需要任意組合。按其材質叫分為銅質和鋁質滑線。
      單極組合式滑線具有運行速度快、載流量大、耐溫什能優良等特點，其防護等級可達IP23，如右圖所示。
      鋁質滑線導軌(簡稱鋁導線)內腔頂部與集電器接觸面采用冷壓焊技術，把不銹鋼帶與鋁導線復合成一體，以避免銅鋁接觸的電腐蝕性和增強接觸的耐磨性能，其壽命可以達到10年以上。
      導線與集電器接觸面作成“v”或“u”形溝槽，保證了集電器運行的平穩性。
主要特性

項目	指標
安裝海拔高度	≤2000m
安裝等級	Ⅲ級
周圍環境溫度	-40℃+80℃
周圍環境濕度	≤95％
污染等級	4級
絕緣介電強度	工頻交流3000V,1min無擊穿閃絡現象
外殼擊穿電壓強度	20kv/min
相比漏電起痕指數CT1	＜600v
抗非常熱和著火試驗	本生燈法合格，阻燃性能優良
短時耐受電流	20倍額定電流1s
化學腐蝕性能	耐酸堿和耐鹽霧腐蝕
防護等級	IP23
防融電等級	0級
執行標準	JB-6391-1992

二、選型和計算
      選型及計算請見預備知識
三、滑線型號及其技術參數
      根據所承載電流大小及安裝要求等選擇相應的滑線，并且確�；€的額定負載電流大小接在該滑線上所有受電設備的負載電流之和，若有電壓降要求還須校核電壓損失情況，詳見預備知識。
    1.“H”型滑線：導線標準長度為6cm

型號	JDC-TH-25	JDC-TH-35	JDC-TH-70
截面積承載電流mm²A	25*120	35*150	70*250
導體材質	銅	銅	銅
電阻 R /km	0.7430	0.5307	0.2654
阻抗 Z /km	0.7510	0.5418	0.2869
質量 kg/m	0.29	0.38	0.69
標準軌距 mm	50	50	50

型號	JDC-H-160	JDC-TH-160
截面積承載電流mm²A	160*250	160*500
導體材質	鋁	銅
電阻 R /km	0.1905	0.1161
阻抗 Z /km	0.2195	0.1594
質量 kg/m	0.48	1.49
標準軌距 mm	50	50

型號	截面積承載電流 mm²A	導體材質	電阻R Ω/km	阻抗Z Ω/km	質量 kg/m	標準軌距mm
JDC-H250/380	250*380	鋁	0.1218	0.1642	0.72	80
JDC-H320/500	320*500	鋁	0.0952	0.1455	0.88	80
JDC-H400/630	400*630	鋁	0.0762	0.1338	1.12	80
JDC-H500/800	500*800	鋁	0.0609	0.1258	1.52	80
JDC-H700/1000	700*1000	鋁	0.0435	0.1184	2.02	80
JDC-TH250/700	250*700	銅	0.0743	0.1327	2.25	80
JDC-TH320/1000	320*1000	銅	0.0580	0.1244	2.86	80
JDC-TH400/1250	400*1250	銅	0.464	0.1194	3.58	80
JDC-TH500/1600	500*1600	銅	0.0372	0.1161	4.47	80
JDC-TH700/2000	700*2000	銅	0.0265	0.1132	6.25	80

四、附件結構和基本參數

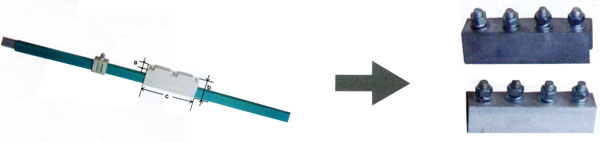

1.懸吊夾
標準懸吊間距為1500mm，最大不得超過2500mm。

型號		CXH-01	CXH-02
尺寸 mm	a	28	45
	b	40	63
	c	45	63
	M	8	10
質量 Kg		0.04	0.12
使用范圍		JDC-H(T)-25～160	JDC-H(T)-250～700

2.固定夾
將滑線沿軸向固定的裝置

型號	質量	使用范圍
CXF-02	0.102	JDC-H(T)-250～700

3.連接器用于兩根導線之間的鏈接，以保證導電的延續性。

型號	尺寸 mm			質量	型號	尺寸 mm			質量
型號	a	b	c	質量	型號	a	b	c	質量
CXJ-250	44	100	300	0.76	CXJT-250	44	100	300	0.72
CJX-320	44	100	300	0.76	CJXT-320	44	100	300	0.72
CJX-400	44	100	300	0.76	CJXT-400	44	100	300	0.72
CJX-500	44	100	500	1.02	CJXT500	44	100	500	0.98
CJX-700	44	100	500	1.02	CJXT-700	44	100	500	1.14

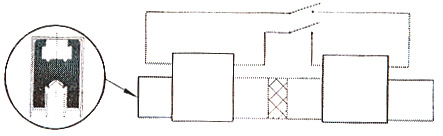

4.檢修段
用于起重機停電檢修的功能段。通常在同一線路上又兩臺和兩臺以上受電設備時須加檢修段，安裝位置通常選在線路的兩端，并且保證所需檢修受電設備的停放。
檢修段的標準長度2000mm，可單獨設計。

5.支架
支架按其結構形式分為四種型號，其大小與滑線型號和安裝極數有關。

型號	示意圖	型號	示意圖
01		03
02		04

6.熱膨脹段
用于補償因環境溫度改變而導致滑線軸向長度變化的裝置，標準長度2000mm。
安裝熱補償段時建議使用兩套集電器。

型號	質量 kg	型號	質量 kg
CXZ-160	5.17	CXZT-250	7.83
CXZ-250	5.84	CXZT-320	8.92
CXZ-320	6.27	CXZT-400	11.01
CXZ-400	6.77	CXZT-500	12.74
CXZ-500	7.54	CXZT-700	16.52
CXZ-700	9.17	SXZ-250	7.20
CXZT-25	1.21	SXZ-400	8.02
CXZT-35	1.38	SXZ-800	11.84
CXZT-70	2.11	SXZ-1600	24.72
CXZT-160	6.03	SXZ-2000	28.21

7.集電器
（1）基本概念
     集電器時將滑線中的電能通過滑動接觸輸送給用電設備的裝置。
（2）集電器的選型
     集電器按滑線類型和用電設備所需載流量大小確定，當一套集電器不能滿足使用時可增加一套和多套使用。當同一條線上有多套集電器時建議采用同一型號的集電器。
    JDC-G型適用于JDC-H型和JDC-TH型滑線，詳見各集電器技術參數。
    注：當集電器靜止工作超過30min時，應按額定載流量的50％選用。
（3）集電器的技術參數

主體材料		粉末冶金（銅與石磨）
環境溫度		-40℃～+115℃
運行速度		≤360m/min
工作電壓		不超過交流660V或直流1000V
電刷接觸壓降		0.15～0.3V
電刷有效磨損量		4～6mm
牽引力		F≤20N
吸收運動誤差 mm	水平方向	±40
	豎直方向	±30

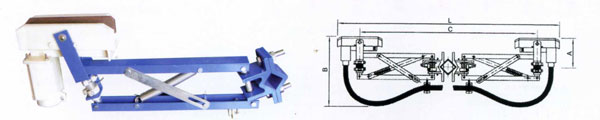

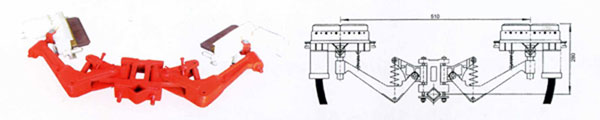

型號	載流量 A	尺寸 mm				質量 kg	使用范圍
型號	載流量 A	A	B	G	L	質量 kg	使用范圍
JDC-G-50	50	100	150	385	470	0.2	JDC-TH-25～70
JDC-G-200	200	120	250	580	735	1.4	JDC-H(T)～160
JDC-G-250	250	190	380	900	1100	3.2	JDC-H(T)250～700
JDC-G₂-250	250	150	300	580	935	1.8	JDC-H(T)250～700

注：雙挑式集電器型號標注方法為在型號后加“*2”，如JDC-G 250雙挑式為JDC-G250*2,載流量增加一倍，使用范圍不變。

型號	載流量 A	質量 kg	說明
JDC-G-400	400	9.8	該型號通常采用雙挑式，適用于JDC-H(T)型

8.滑線安裝的幾種常用形式


對稱安裝圖	水平安裝圖	地溝安裝

滑線安裝布局圖

9.安裝說明
      安裝重要提示：
1)組裝懸吊
     調整懸吊螺栓，保證各導線水平和豎直方向上的直線度和相互之間平行度誤差，其值不得大于5mm。
2)導線連接
      導軌與導電板連接處用砂布打磨去除氧化層，擦干凈；涂一層厚約0.2mm的導電膏，以減小接觸電阻。
3)集電器的安裝
      報據集電器的極數和安裝空間確定牽引器(通用型)的長度；
      JDC-G型集電器通常是安裝到集電器橫桿保持水平。
     安裝完畢，松開限位螺母并拆去限位板使集電器上下活動自如。
4)復檢
     檢查滑線與起重設備的運行軌道的平行度，要求不大于20mm，并擰緊所有緊固件。
      連續使用1月后，再將所有緊固件擰緊一次。
